产品概述:
执行标准:QTE-2006001(企标)
防碰撞装置系列产品是我公司自主研发制造,具有国内最新技术的电子智能装备产品,核心距离检测器采用进口技术,是起重机械、港口设备、焦化设备、特种车辆等特种机械设备安全保护装置的重要产品,主要功能是防止同一轨道上行驶的多台起吊设备之间发生碰撞,防止作业区域内起吊、行走等移动设备与其它物体之间的碰撞,也可作为距离测量提供精准数据监测与PLC并联控制,具有语音报警、减速、停车、数字化实时显示等多种功能,实现自动化,数字化、可视化等优点,避免安全事故发生,提高工作效率。防碰撞装置系列产品主要有红外型、激光型、雷达型、微波型。

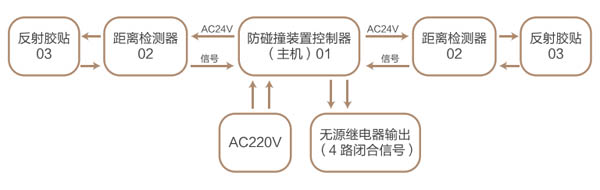

产品概述图:
产品性能及特点:
防碰撞装置系列产品由防碰撞控制器(主机)距离检测器,钻石级反射板或反射胶贴等附件组成。
01,防碰撞装置控制器(主机):一体化电子集成设计,安装在司机室或电气室梁内:控制器的功能主要是将距离检测器接收到的信号进行处理,根据检测到的数据进行处理,发作出相应的指令,如:减速、停车、报警、语音提示、实时显示距离等功能。
02. 防碰撞装置距离检测器(分机):距离检测器主要元器件(传感器采用进口),安装在移动设备的两侧,功能是将红外/激光/雷达波等光束发射到反射或被测物体上,并接收被测物体或反射板传输回的信号,通过控制器主机实时计算被测物体的距离。传感器具有穿透力强不受光线及粉尘影响,抗干扰信号稳定,精度高误差小,基于飞行时间测量原理,测量快速准确距离远等特点。
03. 防碰撞装置反射胶贴(钻石级进口产品):反射胶贴安装在被测物体的固定位置,与距离检测器保持在同一水平线上,功能是以最小的损耗将激光定向反射给距离检测器,漫反型、雷达型不需要此配置。
产品选型及功能配置
序号
|
产品名称
|
产品型号
|
光源
|
控制类型
|
配置
|
功能
|
1
|
防碰撞装置
|
HWF-1
|
红外型
|
双向单点
|
主机1台、距离检测器2台、反射板2块
|
距离:3-15米可调,
输出:2路输出、语音提示。
|
2
|
防碰撞装置
|
HWF-2
|
红外型
|
双向双点
|
主机1台、距离检测器2台、反射板2块
|
距离:3-15米可调,
输出:4路输出、语音提示。
|
3
|
防碰撞装置
|
JGF-1
|
激光型
|
双向单点
|
主机1台、距离检测器2台、反射板2块
|
距离:3-20米可调,
输出:2路输出、语音提示。
|
4
|
防碰撞装置
|
JGF-2
|
激光型
|
双向双点
|
主机1台、距离检测器2台、反射板2块
|
距离:3-20米可调,
输出:4路输出、语音提示。
|
5
|
防碰撞装置
|
JGF-DS60
(高精度)
|
激光型
|
双向双点
|
主机1台、距离检测器2台、反射板2块
|
距离:0.2-50米可调,
输出:4路输出、语音提示并报警。
|
6
|
防碰撞装置
|
JGF-DM24
(高精度)
|
激光
漫反型
|
双向双点
|
主机1台、
距离检测器2台
|
距离:0.2-24米可调,
输出:4路输出、语音提示并报警。
|
7
|
防碰撞装置
|
JGF-DS50
(数字显示)
|
激光
数显型
|
双向双点
|
主机1台、
距离检测器2台、
反射板2块
|
距离:0.2-50米可调,
输出:4路输出、语音提示并报警
显示:实时数字显示距离
|
8
|
防碰撞装置
|
JGF-YS50
(液晶显示)
|
激光
智能型
|
双向双点
|
主机1台、
距离检测器2台、
反射板2块
|
距离:0.2-50米可调,
输出:4路输出、语音提示并报警。
显示:实时液晶屏显示距离
|
9
|
防碰撞装置
|
JGF-SM24
(数字显示)
|
漫反
数显型
|
双向双点
|
主机1台、
距离检测器2台
|
距离:0.2-50米可调,
输出:4路输出、语音提示并报警,
显示:实时数字显示距离。
|
10
|
防碰撞装置
|
JGF-YM24
(液晶显示)
|
漫反
智能型
|
双向多点
|
主机1台、
距离检测器2台
|
距离:0.2-24米可调,
输出:4路输出、语音提示并报警,
显示:实时液晶屏显示距离
|
11
|
防碰撞装置
|
LD-QT50
|
雷达型
|
双向多点
|
主机1台、
距离检测器2台
|
距离:1-15米可调,角度45°
输出:4路输出、语音提示。
|
12
|
防碰撞装置
|
LD-QT120
|
雷达型
|
双向多点
|
主机1台、
距离检测器2台
|
距离:1-55米可调,角度50°20°
输出:4路输出、语音提示。
|
13
|
防碰撞装置
|
LD-QT240
|
雷达型
|
双向多点
|
主机1台、
距离检测器2台
|
距离:1-45米可调,角度13°11°
输出:4路输出、语音提示。
|
