一、产品概述：

XY―2型系列产品广泛应用于冶金、电力等行业的有线对讲系统，在天车上其主站安装在司机室，分站可以分布在电力室内、高压室、大小车上和天车登机门。该系统由若干台广播对讲机组成一个机内通讯网络，各个有线广播站内置扬声器和送受话器，任何一个广播站喊话，其余话站均能接通广播。可以使生产人员方便地与天车操作人员取得联系。在各个站操作时无需拨号，可以方便的实现一对一讲话，各话站并列接线，用户可根据工艺要求任意扩充，每个话站都是一个独特的系统，任一台损坏，不会影响其余分站正常工作。在起重设备上可以方便地实现上下车联系，机内操作人员相互通讯。接线原理框图参见附录。

二、性能特点：

1、通道对讲型有线通讯系统，适用于冶金、电力等行业；
2、使用简便灵活，分站可以任意扩允，各分站独立，互不影响；
3、性能安全可靠，抗干扰能力强。

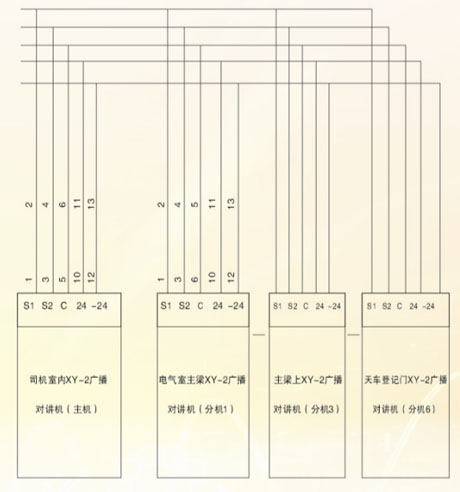

系统电气连接示意图：

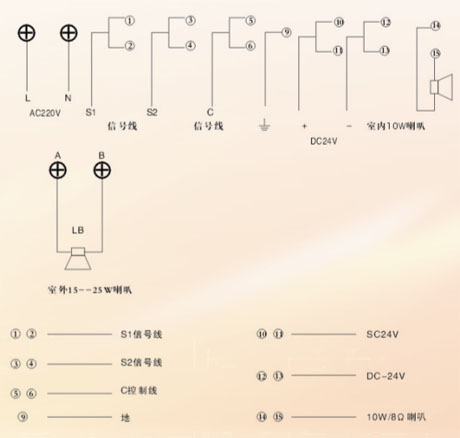

XY-2司机室接线端子示意图：

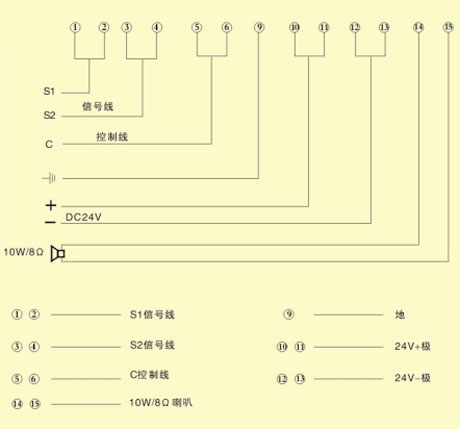

XY-2分机接线端子示意图：

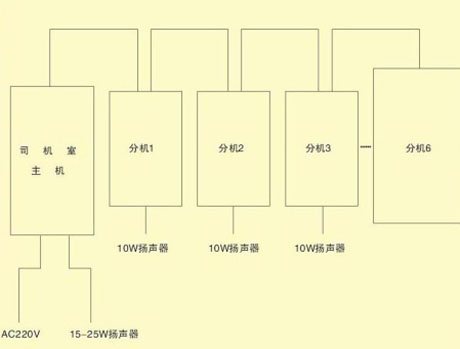

XY-2广播电话原理框图：
